sTrak® sTrakスマート磁気浮上輸送システム

sTrak-Sシリーズ環行線

製品紹介

弧形モジュールを備え、環状など様々な形状の設計が可能
適用速度がはやく、中小推力で負荷シーン
カーブでの減速不要、効率が高い

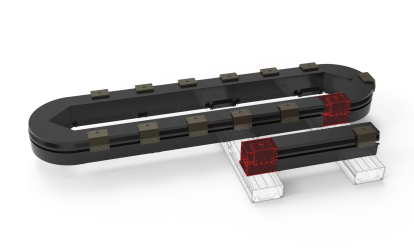

軌道配置-環状

円形
コース型
長方形
複雑な分岐点

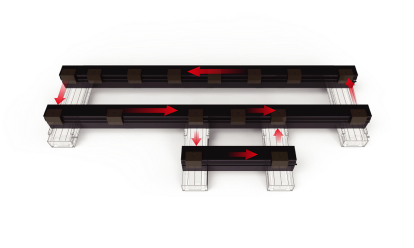

軌道配置-フェリー型

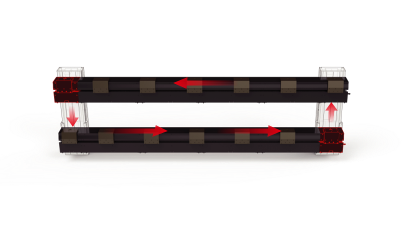

平面渡し

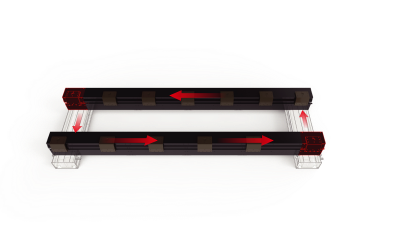

ベルト混合

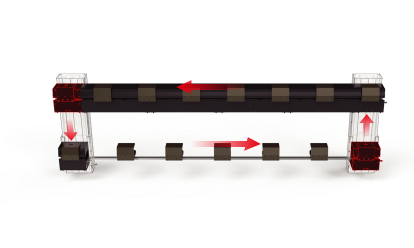

垂直渡し
複雑な分岐点

基本パラメータ

基本パラメータS2S3
サイズsTrak-S2サイズ図を参考sTrak-S3サイズ図を参考
定子モジュールの長さ(mm)360mm/480mm/90°R234/180°R234
位置検査絶対位置
電源DC36-60V
使用温度0-50℃
組み合わせコントローラsTrak-A2

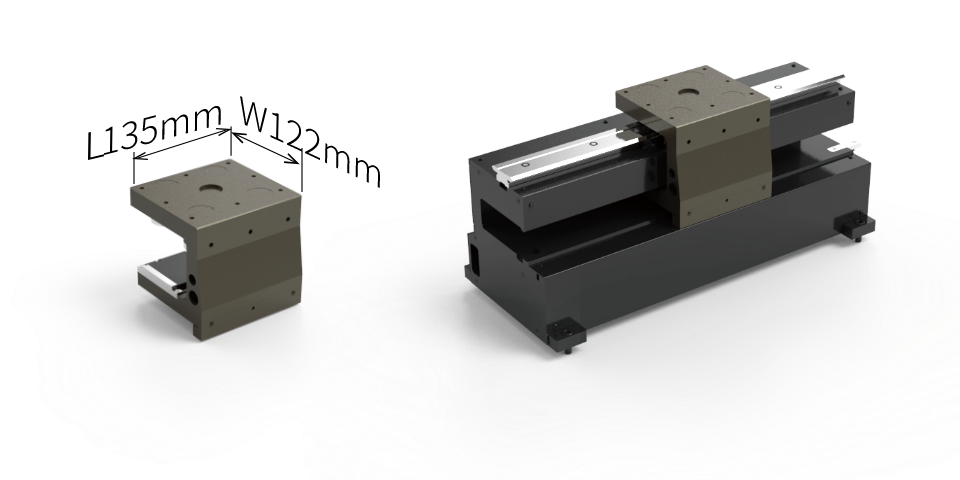

可動子-型番説明

推力規格S2S3
38M4推力規格180N
5m/s
最大負荷10kg
最大速度205mm
54M4推力規格150N
2.5m/s
最大負荷10kg
最大速度165mm
58M4推力規格300N
2.5m/s
最大負荷20kg
最大速度205mm

*上記のピーク推力は可動子が直線上にある際のものであり、可動子がカーブ上にある場合のピーク推力は直線上の時よりも半減する

S2
S3

例えば:STK-X3-MV-58M4-LN-STDはピーク推力300N、高精度V型レートと配合する標準可動子を表す

定子モジュール-モデル説明

繰り返し位置精度S2S3
P03級±0.03mm
P05級±0.05mm
P10級±0.10mm

*顧客のニーズに応じて精度をカスタマイズできます。ここで繰り返し位置付け精度は運動方向のみである

定子モジュール規格S2S3

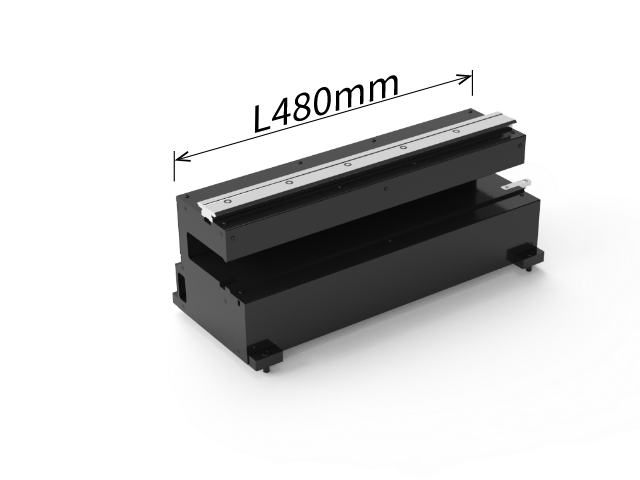

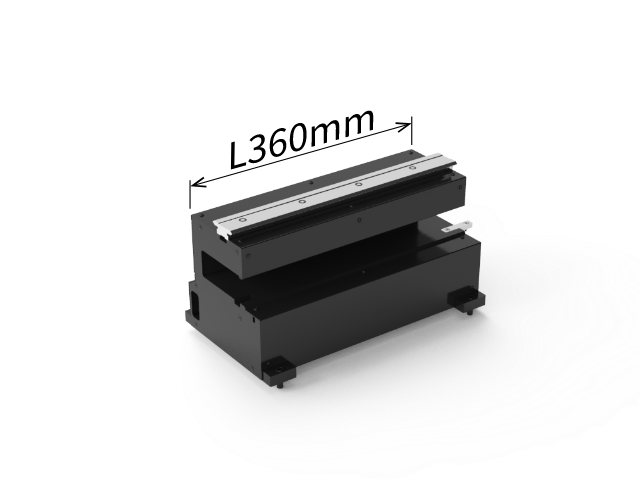

L直線区間360mm/480mm

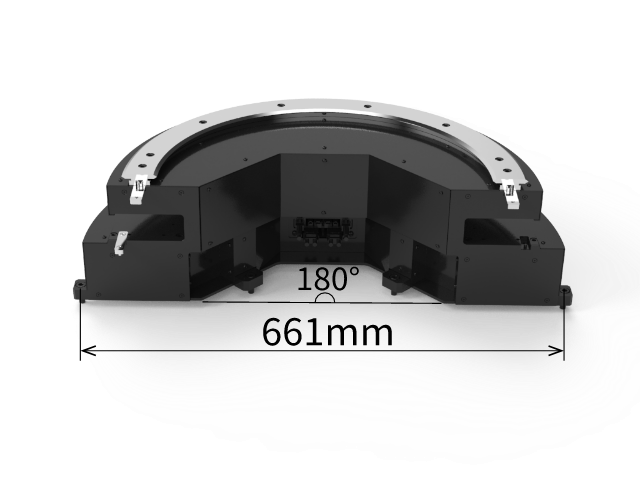

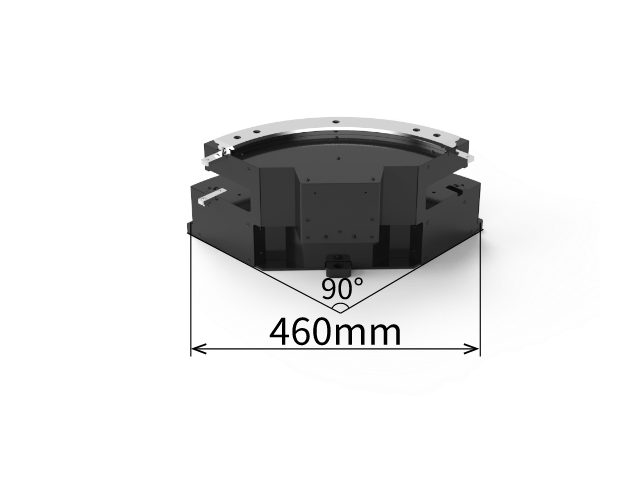

C 弧形段90°R234/180°R234
S2
S3

例えば：STK-S3-L480-58M4-HV-P05-STDは長さ480㎜、ピーク推力300N、高精度V型レートを標準整備し、くり返し定位制度が±0.05mmの直線標準定子を表す

sTrak-S2サイズ図

モジュールインストール
精度要求
設置トレイ
モジュール間連接
作業台基板
設置台要求

sTrak-S3サイズ図

モジュールインストール
精度要求
設置トレイ
モジュール間連接
作業台基板
設置台要求
