sTrak® 智能磁驱输送系统

sTrak-S系列环形线

产品介绍

配有弧形模块，可设计乘环形等多种形式
适用速度快，中小推力及负载场景
弯道无需减速，效率更高

轨道配置-环形

圆形

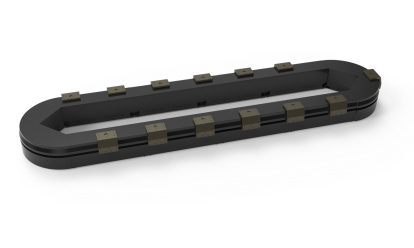

跑道形

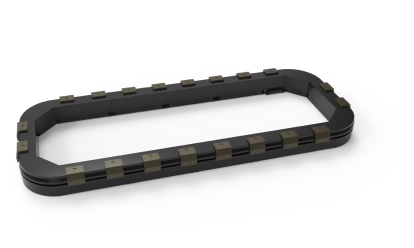

长方形
复杂岔道

轨道配置-摆渡型

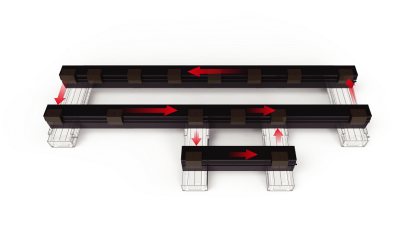

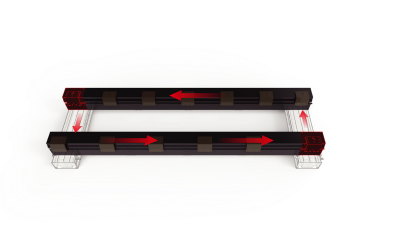

平面摆渡

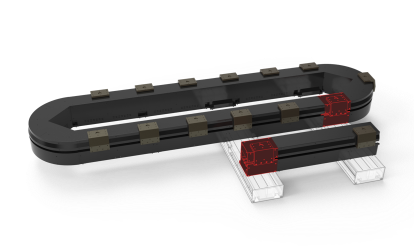

皮带混合

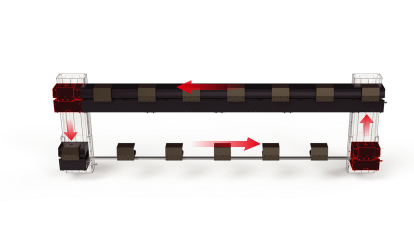

垂直摆渡
复杂岔道

基本参数

基本参数S2S3
尺寸见 sTrak-S2 尺寸图见 sTrak-S3 尺寸图
定子模块长度(mm)360mm/480mm/90°R234/180°R234
位置检测绝对位置
电源DC36-60V
使用温度0-50℃
搭配控制器sTrak-A2

动子 - 型号说明

推力规格S2S3
38M4推力规格180N
最大速度5m/s
最大负载10kg
动子最小中心距205mm
54M4推力规格150N
最大速度2.5m/s
最大负载10kg
动子最小中心距165mm
58M4推力规格300N
最大速度2.5m/s
最大负载20kg
动子最小中心距205mm

*以上峰值推力是指动子在直线段时，如动子在弧形段时峰值推力相较于在直线段会减半

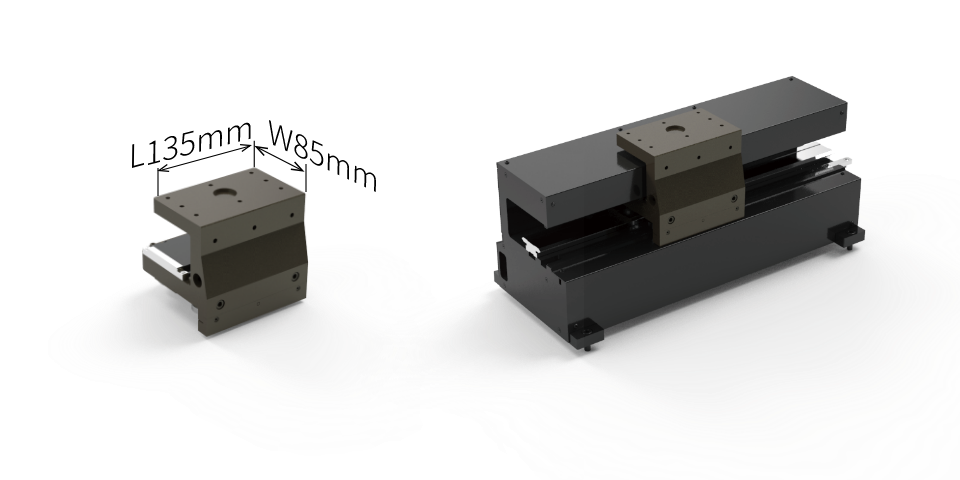

S2

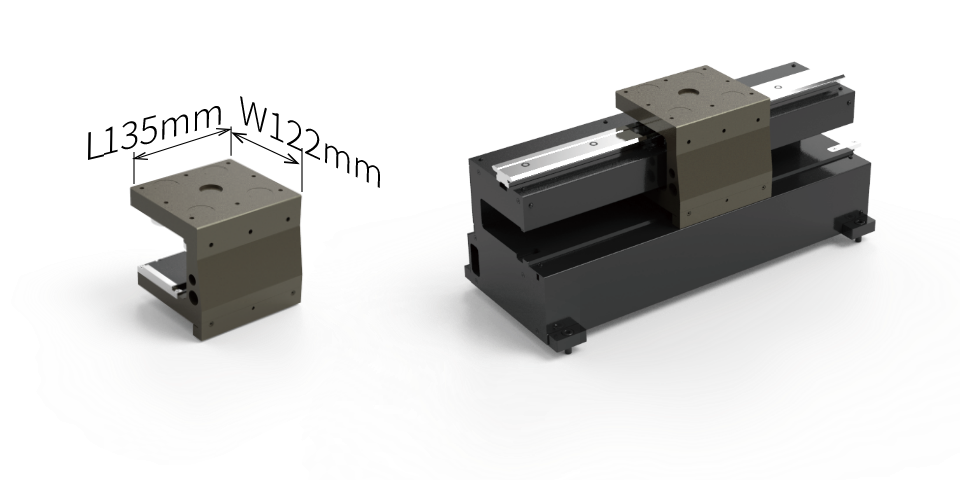

S3

举例：STK-S3-MV-58M4-HV-STD 代表峰值推力300N, 与高精度V型导轨配合的标准动子。

定子模组-型号说明

重复定位精度S2S3
P03级±0.03mm
P05级±0.05mm
P10级±0.10mm

*可根据客户需求定制精度，此处重复定位精度仅智运动方向

定子模组规格S2S3

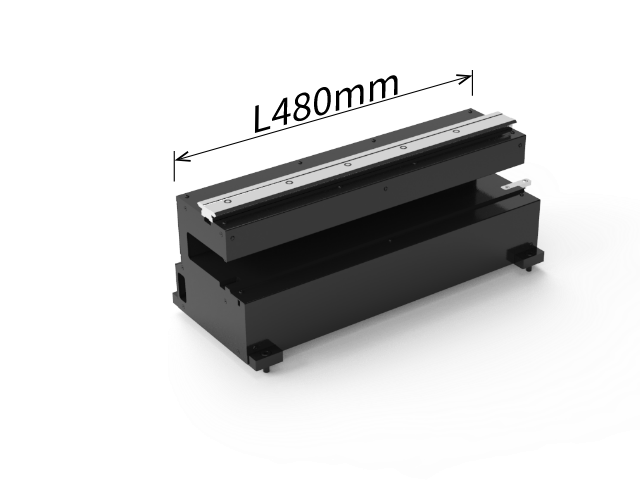

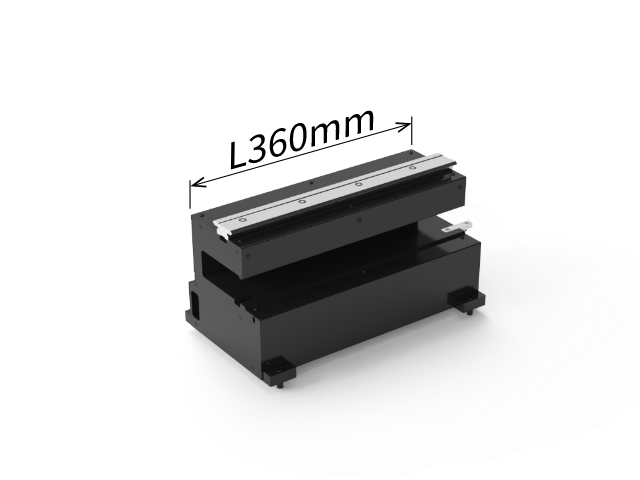

L直线段360mm/480mm

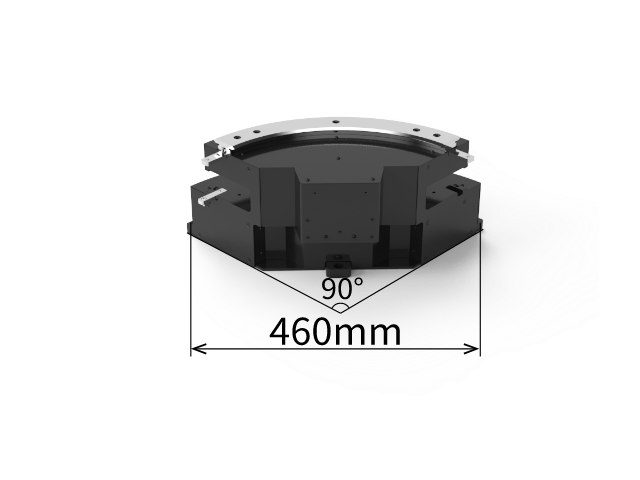

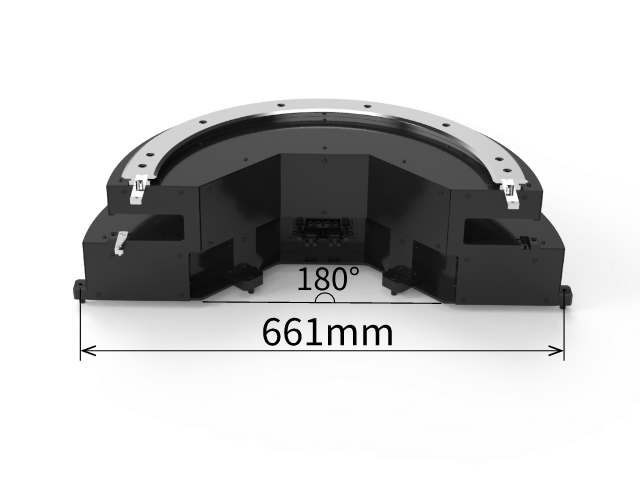

C 弧形段90°R234/180°R234
S2
S3

举例： STK-S3-L480-58M4-HV-P05-STD 代表长度480mm, 峰值推力300N, 标配高精度V型导轨，重复定位精度±0.05mm的直线标准定子。

sTrak-S2尺寸图

模组安装
精度要求
安装托盘
模组间连接
机台基板
安装台面要求

sTrak-S3尺寸图

模组安装
精度要求
安装托盘
模组间连接
机台基板
安装台面要求
