sTrak® sTrakスマート磁気浮上輸送システム

sTrak-Xシリーズ ストレートフェリー

製品紹介

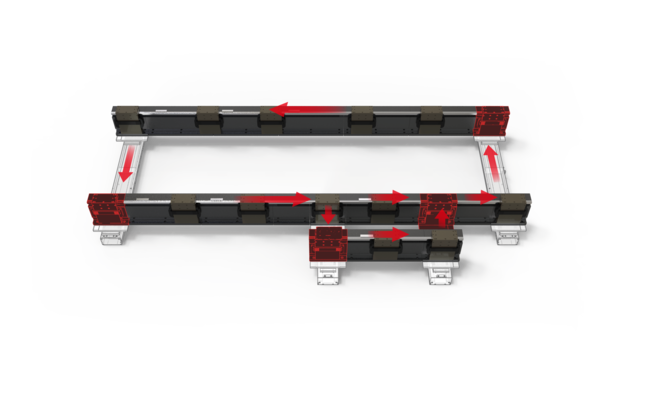

垂直直線渡し型、構造が簡単
適用速度が適度で、中高推力及び負荷シーン
伝統的な輸送方式との融合をサポートし、使用コストを下げる

軌道配置

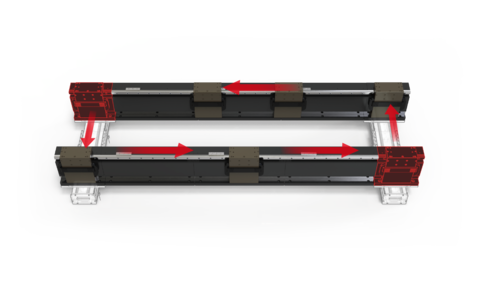

平面渡し

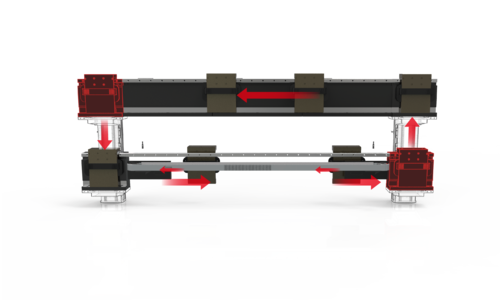

ベルト混合

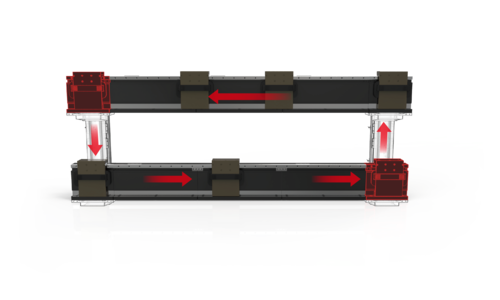

垂直渡し
複雑な分岐点

基本パラメータ

基本パラメータX2X3
サイズsTrak-X2 サイズ図sTrak-X3 サイズ図を参照
定子モジュールの長さ240mm/480mm
位置検査絶対位置
電源DC36-60V
使用温度0-50℃
組み合わせコントローラsTrak-A2

可動子-型番説明

推力規格X2X3
54M4推力規格150N
2.5m/s
最大負荷15kg
最大速度165mm
58M4推力規格300N
2.5m/s
最大負荷20kg30kg
最大速度205mm
88M4推力規格500N
1.8m/s
最大負荷30kg50kg
最大速度205mm

*可通过加长动子将推力加倍

X2

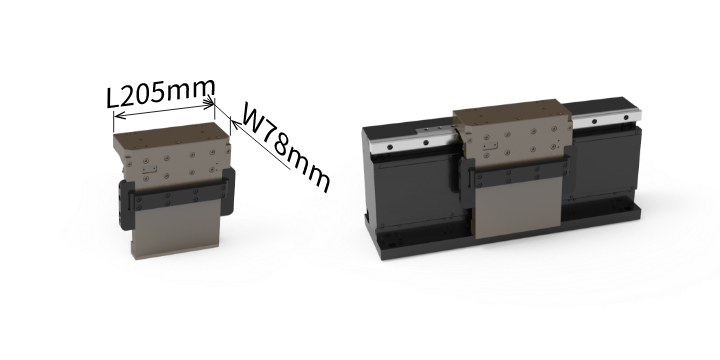

標準可動子

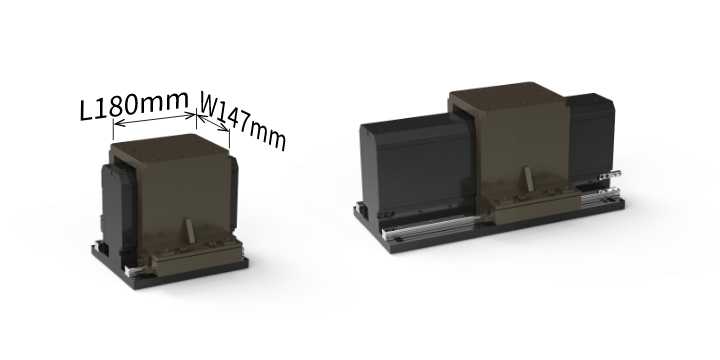

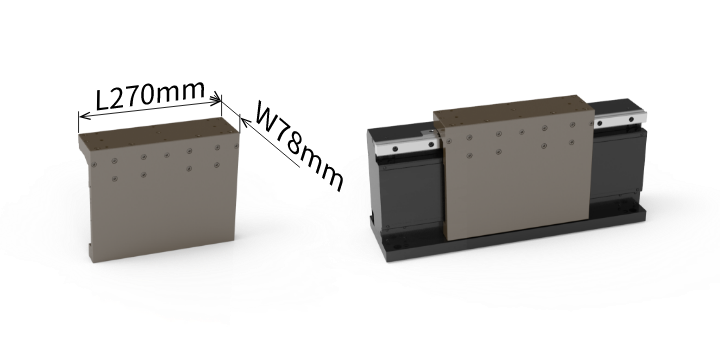

延長可動子
X3

例えば:STK-X2-MV-58M4-LN-STDはピーク推力300N、線形レールと配合する標準可動子を表す

定子モジュール-モデル説明

繰り返し位置精度X2X3
P03級±0.03mm
P05級±0.05mm
P10級±0.10mm

* 顧客のニーズに応じて精度をカスタマイズできます。ここで繰り返し位置付け精度は運動方向のみである

定子モジュール規格X2X3

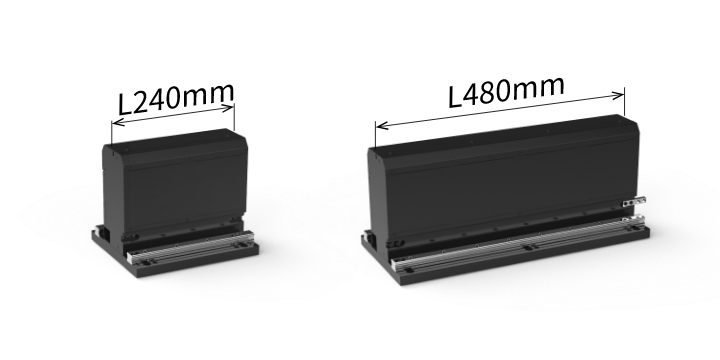

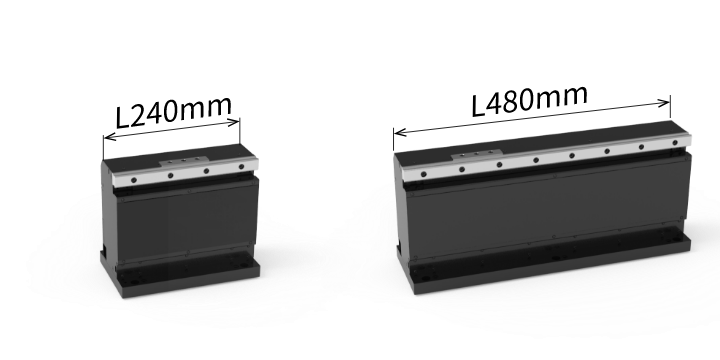

L直線区間240mm/480mm
X2
X3

例えば、STK-X2-L480-58M4-LN-P03-STDは長さ480mm、シングルレール、ピーク推力300N、標準装備の線形レール、繰り返し位置精度±0.03mmの直線標準定子を表す。

sTrak-X2サイズ図

sTrak-X3サイズ図
